Grietas: el Enemigo Silencioso de tus Recipientes a Presión
En operación normal, un recipiente sujeto a presión puede parecer completamente seguro: sin fugas, sin deformaciones visibles, funcionando dentro de sus parámetros.
Pero hay un problema que no siempre da señales evidentes… hasta que ya es demasiado tarde.
Ese problema son las GRIETAS.
No hacen ruido. No siempre se ven. Pero crecen, evolucionan y, eventualmente, fallan. Y cuando lo hacen en un recipiente a presión, las consecuencias no son menores: pérdida de contención, paro no programado, daño a personal y, en el peor escenario, una liberación violenta de energía.

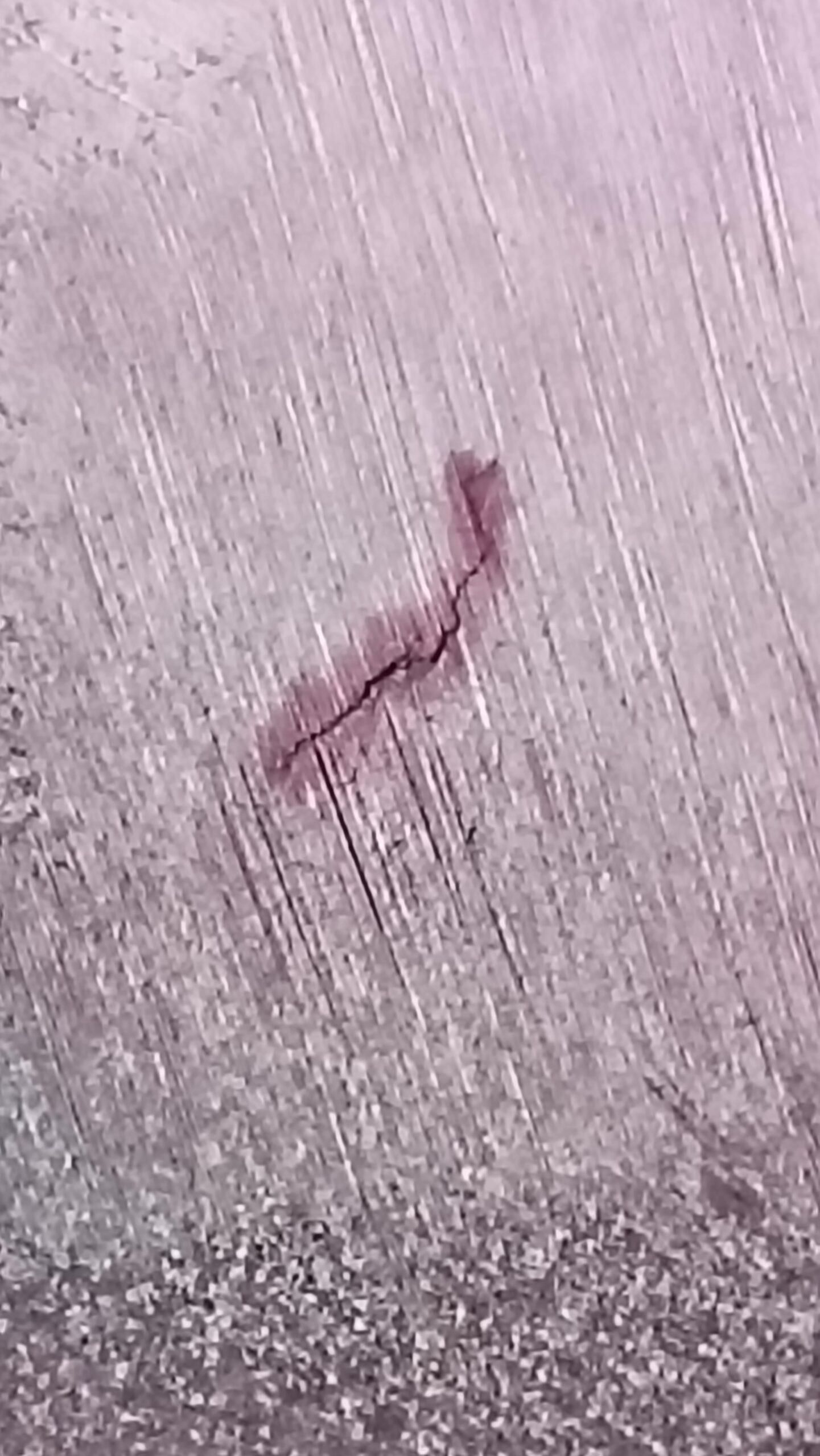

¿Qué es una grieta?
Una grieta se entiende mejor si la vemos desde dos enfoques: geométrico y de esfuerzos.
Desde el punto de vista geométrico, es una separación parcial del material que ya define una dirección preferencial de crecimiento. Es, en esencia, una discontinuidad plana muy estrecha con una punta extremadamente aguda.
Pero lo que realmente la vuelve crítica es su comportamiento desde el punto de vista de esfuerzos.
Si partimos de la relación básica de esfuerzo:
El esfuerzo es la fuerza aplicada sobre un área. Esto implica algo clave: si la misma fuerza actúa sobre un área cada vez más pequeña, el esfuerzo aumenta.

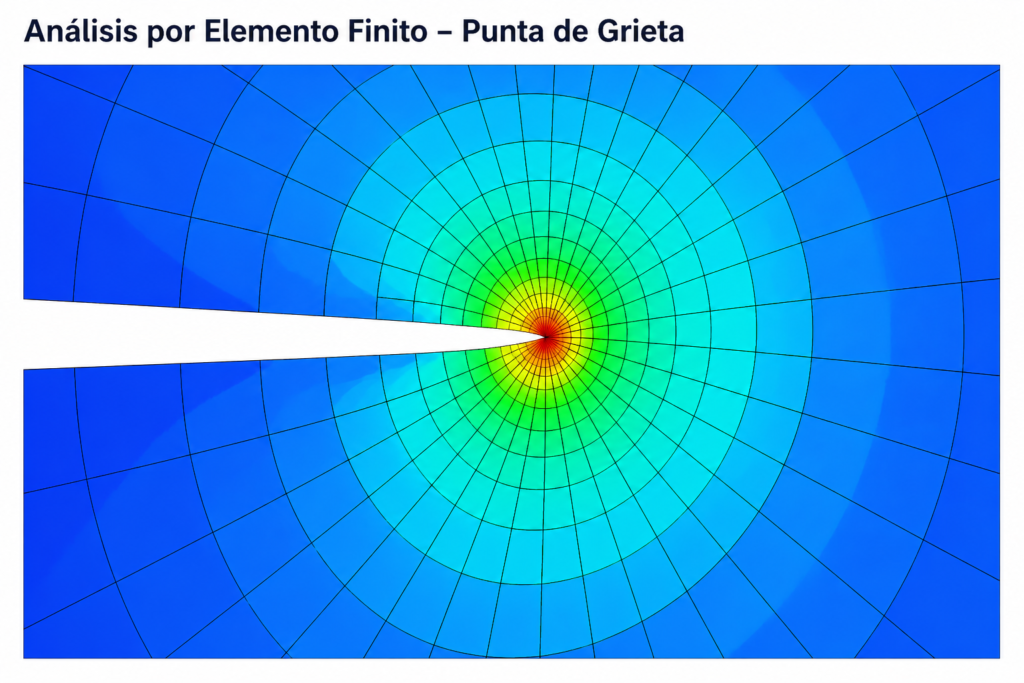

En la punta de una grieta, el radio es extremadamente pequeño (tiende a cero), por lo que el esfuerzo local se dispara a niveles muy altos (tiende a infinito). Ningún material real puede soportar esa condición indefinidamente, por lo que la falla inicia ahí.
Ahora llevándolo a un recipiente a presión:
Este es el esfuerzo “global” del equipo. Pero cuando aparece una grieta, ese esfuerzo deja de ser uniforme. La geometría de la grieta hace que el esfuerzo se concentre en su punta, lo cual se describe mediante:
Aquí está la clave:
- La punta aguda define cómo se concentran los esfuerzos
- El tamaño de la grieta (a) define qué tan crítico se vuelve el problema
En pocas palabras: geométricamente, una grieta es una separación… pero mecánicamente, es un intensificador de esfuerzos.
¿Cómo se genera una grieta en servicio?
Las grietas no aparecen por casualidad. Siempre hay una razón que justifica su presencia, aunque no siempre podamos predecir exactamente dónde aparecerán.
En la práctica, suelen iniciar en puntos débiles como:
- Dislocaciones microscópicas
- Pequeñas Inclusiones
- Defectos de soldadura
- Cambios bruscos de geometría
Todos estos actúan como concentradores de esfuerzo.
Una vez que existe una zona propensa, los mecanismos de servicio hacen el resto. El caso más común: fatiga mecánica
Imagina un recipiente de aire comprimido:
- En la demanda de aire → el recipiente se descarga
- En el arranque del compresor → el recipiente se presuriza
Este ciclo ocurre constantemente durante todo el día. El equipo literalmente se expande y contrae como un globo.
Ese comportamiento genera ciclos de esfuerzo. Con el tiempo, estos ciclos producen daño acumulativo hasta que se nuclea una grieta.
¿Qué pasa cuando el equipo está bajo presión?
Aquí es donde el problema deja de ser teórico y se vuelve crítico.
El equipo puede estar operando dentro de su presión de diseño, sin señales visibles de falla… pero en la punta de la grieta, el material está sometido a condiciones mucho más severas.
Ese esfuerzo concentrado es lo que permite que la grieta crezca en silencio, ciclo tras ciclo.
👉 Y ahí está el verdadero riesgo: un daño que avanza sin hacerse evidente… hasta que es demasiado tarde.
¿Cómo crece una grieta?
Una grieta no crece de golpe. Su crecimiento es progresivo y está ligado a la curva esfuerzo–deformación.
El diseño busca que el material trabaje en la zona elástica. Pero en la punta de la grieta, el material entra en zona plástica, incluso si el equipo está dentro de condiciones normales.
Fases de crecimiento
Fase 1: Nucleación
- Inicia en microdefectos
- Existe plasticidad local
- No es detectable
Fase 2: Crecimiento estable
- Avanza el daño ciclo a ciclo comunmente de forma escalonada
- Velocidad lenta
- Aquí la inspección es clave
Fase 3: Crecimiento acelerado
- Aumenta la zona plástica
- El crecimiento se vuelve inestable
Fase 4: Fractura
- Falla repentina
👉 En pocas palabras:
La grieta crece porque, en su punta, el material ya no se comporta de forma elástica.
¿Qué pasa si la grieta llega a fractura?
Cuando la grieta alcanza su tamaño crítico, la falla es inevitable.
Puede ocurrir como:
Fractura dúctil
- Deformación
- Mayor absorción de energía
Fractura frágil
- Súbita, sin aviso
- Mucho más peligrosa
Muchos recipientes se diseñan bajo el concepto de Leak Before Break: la idea es que primero exista una fuga antes de una ruptura catastrófica.
Cuando una grieta atraviesa la pared:
- Se libera el contenido
- Puede haber proyección de fragmentos
- Riesgo directo para personal
- Daños a instalaciones
👉 Especialmente crítico si el fluido es peligroso (ej. amoníaco).
No es solo una falla mecánica… es un evento de seguridad.
¿Cómo se detectan?
Aquí entran los Ensayos No Destructivos (END) como primera línea de defensa.

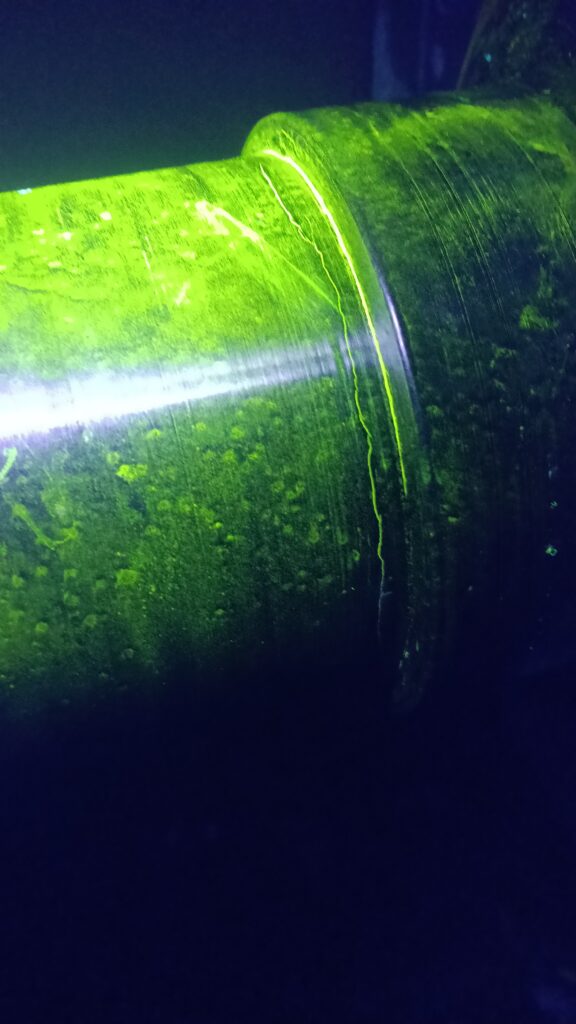

- Partículas magnéticas (MT): alta sensibilidad en materiales ferromagnéticos
- Líquidos penetrantes (PT): ideal para materiales no ferromagnéticos
👉 La clave no es solo detectar… es detectar a tiempo.
Mensaje final
Las grietas no son el problema. El problema es no saber que están ahí. En recipientes a presión, ignorarlas o subestimarlas puede costar mucho más que una reparación.
Porque al final del día, la integridad estructural no se trata de reaccionar… se trata de anticiparse. 🔍⚠️
