El secreto mejor guardado en Partículas Magnéticas: por qué el TAMAÑO y la FORMA cambian todo.
En la inspección por partículas magnéticas, uno de los errores más comunes es asumir que “la sensibilidad depende solo del equipo o de la técnica de magnetización”. En realidad, el comportamiento de las partículas es un factor determinante en la calidad de la indicación. Y ese comportamiento está gobernado por dos variables clave: FORMA y TAMAÑO.
Algo importante desde el inicio: no existe una partícula “ideal” única. Los productos comerciales están formulados como una mezcla controlada de tamaños y morfologías, precisamente para equilibrar movilidad, capacidad de magnetización y definición de indicaciones.
Forma de la partícula: cómo interactúa con la fuga de campo

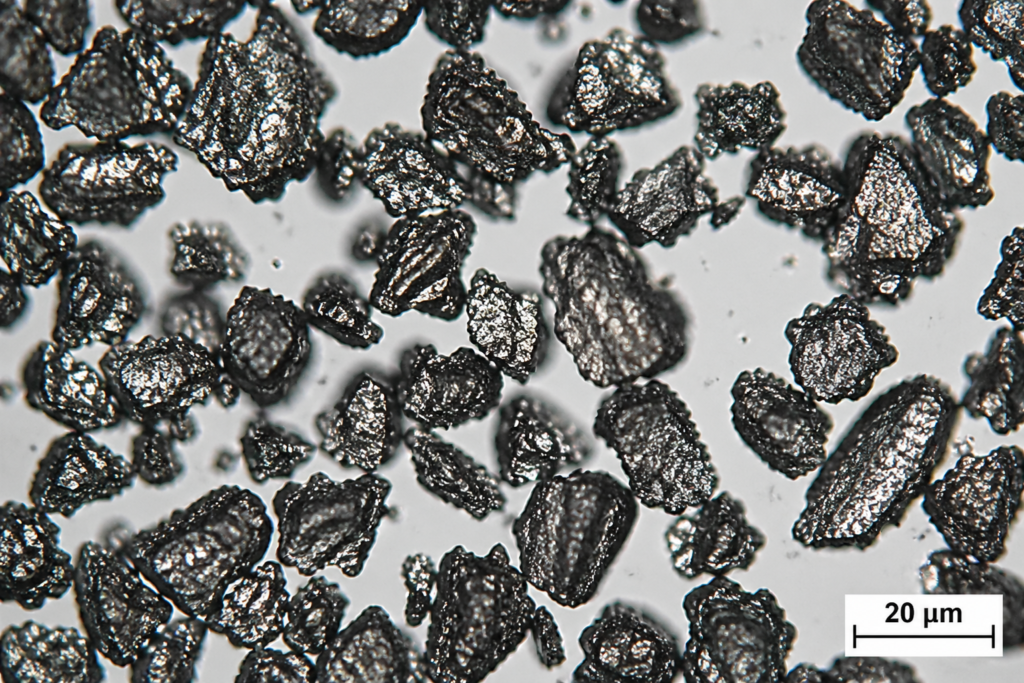

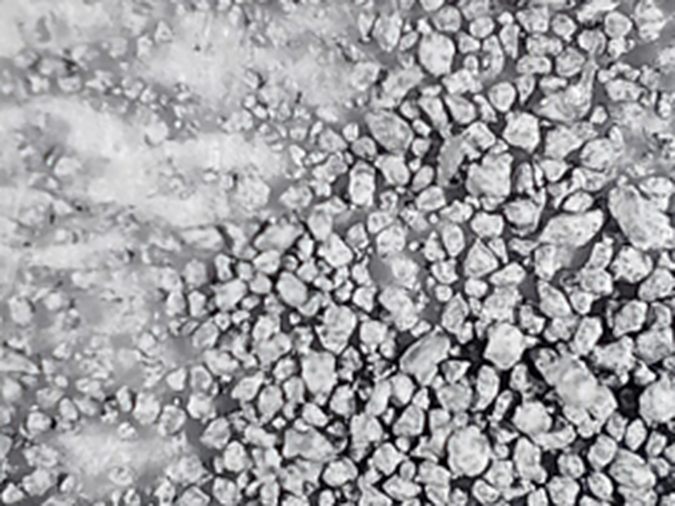

Las partículas magnéticas no son geométricamente perfectas. No son esferas mecanizadas ni cilindros uniformes. Son el resultado de procesos industriales (trituración, atomización, tratamiento térmico), por lo que presentan morfologías irregulares, aunque se pueden agrupar en dos formas dominantes:
Partículas alargadas (tipo “bastón”)
Estas partículas tienen una geometría elongada, similar a pequeñas barras irregulares.
¿Qué aportan en la práctica?
- Formación de polos magnéticos más intensos cuando son influenciados por una fuga de campo.
- Mayor capacidad de alinearse con las líneas de flujo magnético.
- Atracción más efectiva hacia la discontinuidad, especialmente en defectos con fuga de campo débil.
Limitación operativa:
- Menor movilidad sobre la superficie.
- En medios húmedos o superficies rugosas, su desplazamiento puede ser más lento o restringido.
👉 En campo: son particularmente útiles cuando necesitas “construir” una indicación clara en discontinuidades críticas, aunque no sean las más rápidas en llegar.
Partículas de forma esférica
Aunque se les llama “esféricas”, en realidad son más cercanas a formas redondeadas o equiaxiales.
¿Qué aportan en la práctica?
- Alta movilidad: se desplazan con mayor facilidad sobre la superficie, especialmente en técnicas húmedas.
- Mejor capacidad de cubrir áreas amplias rápidamente.
Limitación operativa:
- Menor intensidad en la formación de polos magnéticos, lo que reduce su capacidad de ser retenidas en fugas de campo débiles.
La mezcla de ambas morfologías no es casual:
- Las partículas redondeadas aseguran movilidad y cobertura.
- Las partículas alargadas aseguran retención y definición en zonas críticas.
Sin esta combinación, el sistema pierde eficiencia: o tienes buena cobertura sin indicaciones sólidas, o buenas indicaciones pero mala distribución.
Tamaño de partícula: movilidad vs. capacidad de retención
El tamaño de las partículas varía según el tipo de medio y método de inspección:
- Partículas húmedas fluorescentes: ~0.5 a 10 µm
- Partículas húmedas visibles: ~1 a 25 µm
- Partículas secas visibles: ~50 a 150 µm
Aquí es donde suele aparecer otro error común: pensar que “más pequeño = más sensible”. No es así.
Partículas pequeñas
Ventajas:
- Alta movilidad: se desplazan fácilmente incluso con fugas de campo débiles.
- Mayor definición: permiten delinear la discontinuidad con mayor nitidez.
Limitaciones reales en campo:
- Sensibles a la rugosidad superficial: pueden quedar atrapadas o desviarse antes de llegar a la fuga de campo.
- Mayor susceptibilidad a corrientes de arrastre en el medio (en húmedo).
👉 En campo: son clave para definir la geometría fina de la discontinuidad, pero no siempre logran llegar si la superficie no está bien preparada.
Partículas grandes
Ventajas:
- Mayor masa → mayor inercia una vez que son atraídas.
- Contribuyen a formar indicaciones visibles y robustas.
Limitaciones:
- Menor movilidad inicial: requieren una fuga de campo más intensa para ser movilizadas.
- Menor capacidad de definir detalles finos.
👉 En campo: funcionan como la “estructura” de la indicación, pero dependen de que la fuga de campo tenga suficiente intensidad.
Cómo se forma realmente una indicación
Una indicación bien formada no depende de un solo tipo de partícula, sino de la interacción entre ellas:
- Las partículas pequeñas llegan primero y definen el contorno de la discontinuidad.
- Las partículas grandes llegan después y refuerzan visualmente la indicación.
Si solo tienes partículas grandes → indicaciones burdas o incluso ausencia de indicación en discontinuidades finas.
Si solo tienes partículas pequeñas → buena definición, pero indicaciones débiles o inestables.
