Partículas Magnéticas
Antes de entrar a la definición de Partículas Magnéticas como tal, vale la pena entender por qué la prueba de partículas magnéticas es tan importante en la industria.
Este método lo usamos para detectar grietas y discontinuidades superficiales o muy cercanas a la superficie de materiales ferromagnéticos. Y no en cualquier equipo, sino en componentes que están trabajando bajo condiciones exigentes: presión, carga cíclica, esfuerzos elevados, fluidos peligrosos. En campo los ves todos los días: recipientes a presión, tuberías, tanques de almacenamiento, compresores, bombas… equipos donde una falla no es opción.
Lo interesante es que es un método rápido y muy sensible. Te permite encontrar defectos que no se ven a simple vista, antes de que se conviertan en un problema serio.
Ahora, ¿por qué esto importa tanto? Porque las grietas no se quedan igual. Son defectos activos: crecen con la operación, avanzan con cada ciclo y pueden comprometer la integridad del equipo sin previo aviso. Detectarlas a tiempo te da margen para decidir: reparar, monitorear o retirar antes de que falle.
Al final, el impacto es claro: más seguridad, menos paros inesperados y mejor control sobre tus equipos.
Porque esta prueba no solo encuentra defectos… te ayuda a evitar las consecuencias.
Definición de Partículas Magnéticas
El ensayo de partículas magnéticas es un método no destructivo que usamos para detectar discontinuidades superficiales o muy cercanas a la superficie de materiales ferromagnéticos. Es una de esas pruebas que, bien aplicada, te puede revelar grietas que a simple vista simplemente no se perciben.
¿Cómo funciona? Primero, necesitas magnetizar el componente que quieres inspeccionar. Esto se puede hacer de forma localizada o global, dependiendo de la geometría y del tipo de componente. Para eso se utilizan equipos como imanes permanentes, yugos electromagnéticos, bobinas, conductores centrales o puntas de contacto.
Una vez que el material está magnetizado, aplicas un polvo de partículas ferromagnéticas finamente divididas, diseñado con tamaños y formas específicas para lograr buena sensibilidad. Estas partículas hacen el trabajo clave: son atraídas hacia las zonas donde existe una fuga de flujo magnético, que normalmente aparece cuando hay una discontinuidad.
👉 En pocas palabras: magnetizas, aplicas partículas… y donde se acumulan, ahí hay algo que debes revisar.
Fuga de Campo

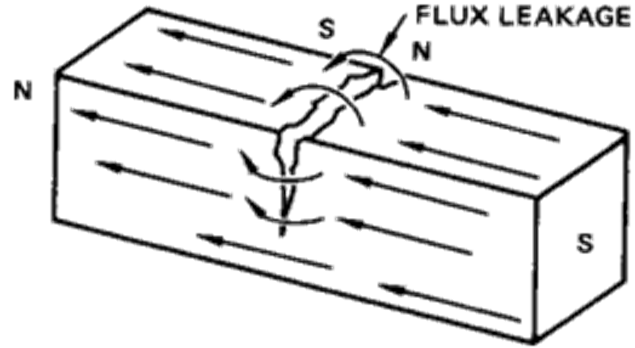

Una fuga de campo magnético ocurre cuando el flujo magnético sale del material o se distorsiona debido a la presencia de una discontinuidad. En condiciones normales, cuando un componente está magnetizado, el flujo circula internamente siguiendo el camino de menor resistencia dentro del material.
El problema aparece cuando existe una grieta u otra discontinuidad. En esa zona se interrumpe la continuidad del material y aumenta la reluctancia, por lo que el flujo ya no puede seguir su camino de forma uniforme y “busca” una salida hacia el exterior. A eso le llamamos fuga de campo.
En los bordes de la discontinuidad se generan polos magnéticos locales (norte y sur), lo que hace que el campo se proyecte hacia la superficie. Esa proyección es precisamente lo que vuelve detectable a las grietas.
Este es el principio clave de la prueba de partículas magnéticas: las partículas aplicadas sobre la superficie son atraídas hacia esas zonas de fuga y se acumulan, formando una indicación visible.
Tipos de partículas magnéticas
Las partículas magnéticas se pueden clasificar de distintas formas, pero en la práctica hay dos criterios clave: cómo se ven y cómo se aplican.
1. Por su forma de visualización
Por un lado, están las partículas visibles. Estas se fabrican pigmentando las partículas finamente divididas en colores como rojo, negro, gris o amarillo, dependiendo del fabricante. Se inspeccionan bajo luz blanca, por lo que son muy prácticas para trabajos en campo.

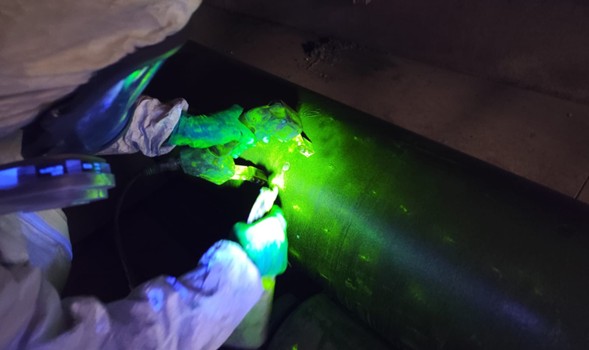

Por otro lado, están las partículas fluorescentes, que presentan un tono verde-amarillo brillante. Estas se observan bajo luz ultravioleta (UV) y ofrecen una mayor sensibilidad, ya que las indicaciones resaltan con mucha más claridad.
Aquí hay un punto clave: el color de la partícula debe contrastar con la superficie del componente. Si no hay contraste, puedes tener una indicación… y no verla.
2. Por su forma de aplicación
También podemos clasificarlas en función de cómo se aplican sobre la pieza.

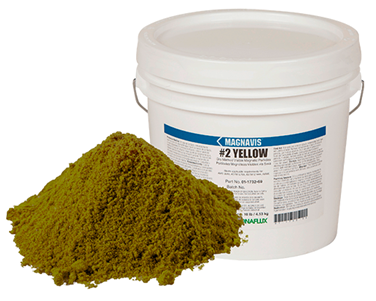

Las partículas en método seco se aplican directamente como polvo sobre la superficie. Son muy útiles en campo, especialmente en superficies donde no es práctico usar líquidos.

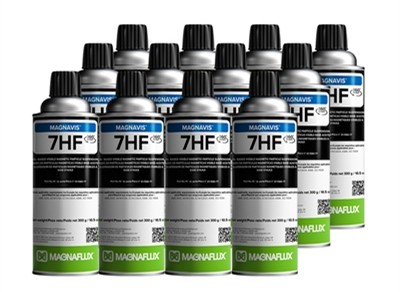

Las partículas en método húmedo se encuentran suspendidas en un líquido, que puede ser base agua o base aceite. Se aplican generalmente por aspersión y tienen mejor movilidad, lo que les permite llegar con mayor facilidad a las zonas donde existe fuga de campo, aumentando la sensibilidad de la inspección.
Equipo de magnetización

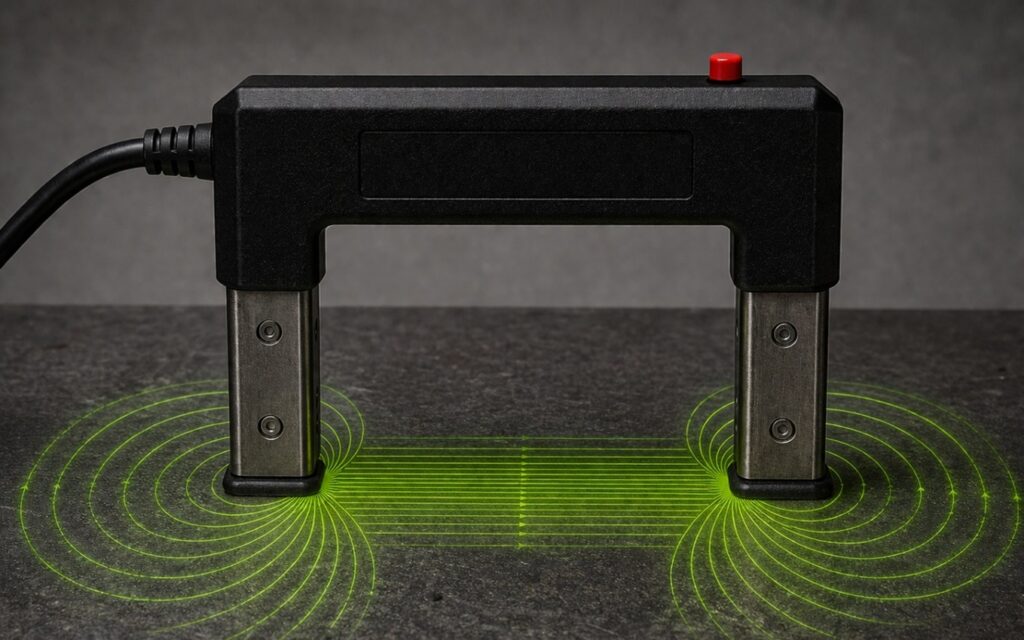

Para que la prueba de partículas magnéticas funcione, primero necesitas magnetizar el componente, y aquí es donde entra el equipo. En campo, el más común es el yugo electromagnético. Es práctico, portátil y lo puedes usar casi en cualquier lado: soldaduras, tuberías, recipientes… por eso es el favorito. Eso sí, como el campo que genera es local, tienes que ir moviéndolo y cambiando la orientación para no dejar zonas sin inspeccionar.
También puedes usar imanes permanentes. Son útiles cuando no tienes acceso a energía o necesitas hacer una revisión rápida. Funcionan, pero no tienes tanto control sobre la intensidad del campo.
Otro equipo que vas a ver en campo son las puntas de contacto. Aquí ya metes corriente directamente al material, lo que genera un campo más fuerte y concentrado. Sirve muy bien en piezas fundiciones, pero hay que usarlas con cuidado, porque puedes generar arco eléctrico o incluso dañar la superficie si no se manejan bien.

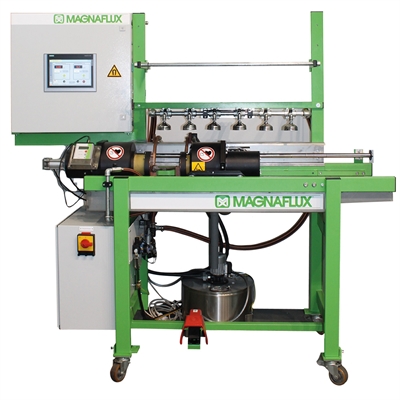

Y ya cuando te vas a un entorno más controlado como una fábrica, entran las máquinas de partículas magnéticas. Estas te permiten usar bobinas, disparo entre cabezales o conductor central, lo que te da diferentes direcciones de magnetización. Esto es clave cuando buscas una inspección más completa, porque reduces el riesgo de que una grieta pase desapercibida.
👉 Al final, no se trata solo del equipo que tengas… sino de cómo lo usas y si realmente estás cubriendo todas las orientaciones posibles. Ahí es donde está la diferencia.
