Líquidos Penetrantes
El ensayo por líquidos penetrantes es un método no destructivo que usamos para detectar discontinuidades abiertas a la superficie en materiales no porosos. Funciona muy sencillo: aplicas un líquido penetrante, normalmente de color rojo, directamente sobre la superficie del componente a inspeccionar.
Ese líquido se deja actuar durante un tiempo determinado. ¿Qué está pasando ahí? El penetrante se mete en las discontinuidades gracias a la capilaridad del líquido. Es decir, si hay una grieta o poro abierto, el líquido va a entrar, aunque no lo veas.
Después viene un paso crítico: retirar el exceso de penetrante de la superficie. Esto se puede hacer con un trapo ligeramente humedecido con solvente o con agua, dependiendo del tipo de líquido penetrante. Aquí hay que tener cuidado: quieres limpiar la superficie… pero sin sacar el penetrante que ya entró en las discontinuidades.

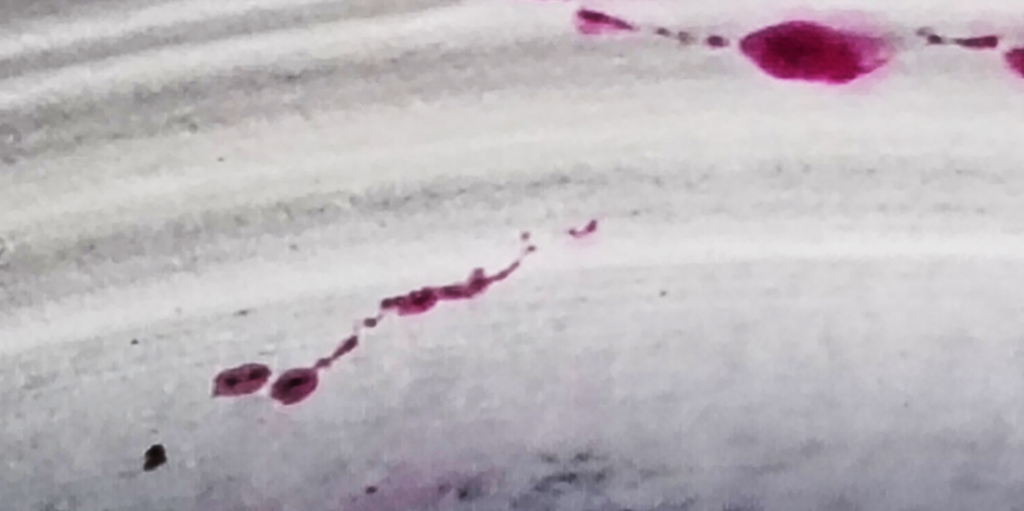

Una vez que la superficie está limpia y seca, aplicas el revelador, que normalmente es un polvo blanco en una suspensión no acuosa. Este hace justo lo contrario que el penetrante: en lugar de entrar, se queda en la superficie y extrae el penetrante atrapado hacia la superficie. Así, el penetrante atrapado en las discontinuidades regresa a la superficie y mancha el revelador, formando indicaciones visibles.
👉 En pocas palabras: el penetrante entra en el defecto… y el revelador lo saca para que lo puedas ver.
¿Cuándo usar líquidos penetrantes y por qué son tan importantes?
Es importante entender que este método tiene alcances muy similares a la prueba de partículas magnéticas, ya que ambos están enfocados principalmente en la detección de discontinuidades abiertas a la superficie. La gran diferencia es que los líquidos penetrantes no dependen de las propiedades magnéticas del material.
👉 Ahí es donde se vuelve una herramienta indispensable.

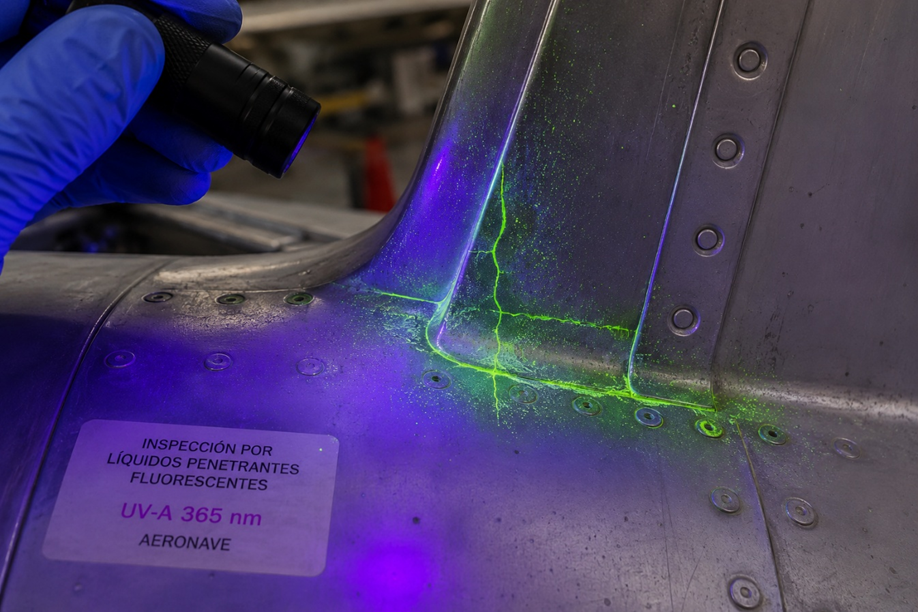

Cuando el componente no es ferromagnético, como un tanque fabricado en acero inoxidable austenítico o estructuras de aluminio en aeronaves, las partículas magnéticas simplemente no funcionan. En esos casos, los líquidos penetrantes se convierten en la alternativa ideal para revelar grietas superficiales, poros o discontinuidades abiertas.
Por eso este método es tan utilizado en industrias como la aeronáutica, alimenticia, química y farmacéutica, donde es muy común trabajar con materiales no ferromagnéticos.

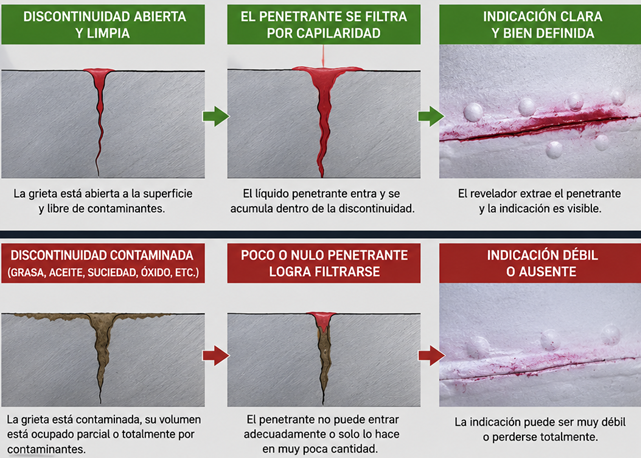

Limitación de los líquidos penetrantes: la discontinuidad debe estar abierta y limpia
Aquí aparece una de las limitaciones más importantes del método de líquidos penetrantes, y honestamente es algo que muchos pasan por alto en campo.
Para que una discontinuidad pueda detectarse, debe estar abierta a la superficie. El método funciona porque el líquido penetrante necesita entrar físicamente en la grieta, poro o discontinuidad. Si la discontinuidad no tiene comunicación con la superficie, simplemente no hay forma de que el penetrante llegue hasta ella.
Pero hay otro problema igual de importante: la contaminación. Si la grieta está llena o parcialmente ocupada por grasa, aceite, pintura, óxido, suciedad o cualquier otro contaminante, el volumen disponible para que entre el penetrante se reduce considerablemente. En otras palabras, el defecto existe… pero el penetrante no puede entrar correctamente.
¿El resultado?
La indicación puede verse muy débil, incompleta o incluso desaparecer totalmente.
👉 Por eso la limpieza previa no es un simple requisito del procedimiento.
Es una parte crítica de la sensibilidad de la inspección.
Muchas veces, una mala limpieza puede hacer que una grieta real pase desapercibida, dando una falsa sensación de seguridad. Y ahí es donde este método deja de depender solo del producto químico… y empieza a depender mucho de la técnica y experiencia del inspector. 🔍
